Технология монтажа Велокс (Velox)

1. На подготовленный фундамент наносится разметка плана здания. Монтаж несъемной опалубки стен начинается всегда с одного из углов здания. Первый пояс плит ВЕЛОКС (VELOX) устанавливается по всему периметру здания и по месту монтажа внутренних несущих стен. На внешнюю плиту опалубки устанавливаются односторонние стяжки таким образом, чтобы расстояние от угла здания до первой стяжки составляло «толщину стены + 50 мм» (приблизительно 370 мм), а последующие стяжки с интервалом 25 см друг от друга. В углах нельзя использовать плиты короче 1 м. Утеплитель в угловом стыке и откосах должен быть вырезан на толщину второй плиты или ленты откоса. Плита ВЕЛОКС (VELOX) режется ручной или стационарной циркулярной пилой. Лучше использовать диски с зубьями из твердой стали.

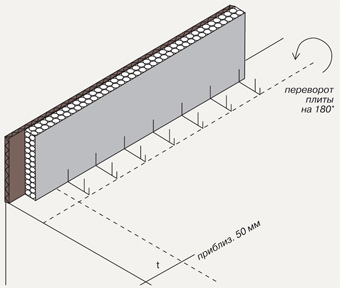

2. Плита переворачивается на 180 градусов и ставится на линию разметки.

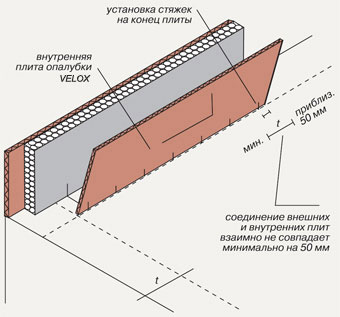

3. На свободный конец внутренней плиты, который получается в результате ее смещения по отношению к наружной плите на толщину стены, устанавливается недостающая односторонняя стяжка, затем внутренняя плита устанавливается в стяжки наружной плиты. Плиты ВЕЛОКС (VELOX) необходимо устанавливать так, чтобы вертикальные стыки внешних и внутренних плит взаимно не совпадали.

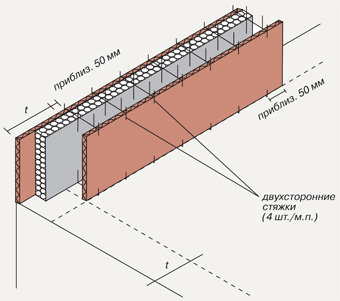

4. Плиты опалубки сверху соединяются двухсторонними стяжками аналогично нижним стяжкам.

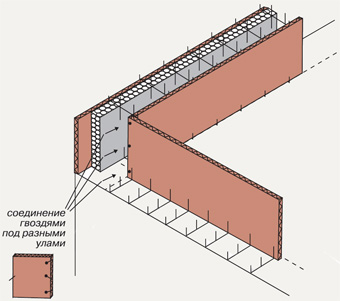

5. К наружным плитам под углом устанавливается внутренняя плита с надетыми односторонними стяжками. Выверяется вертикальность угла по уровню или отвесу, и внутренние плиты соединяются между собой гвоздями (или саморезами) в трех местах под разными углами.


6. После того как выставлены и закреплены внутренние плиты, устанавливается наружная плита. Внешние и внутренние плиты соединяются двухсторонними стяжками, выверяется вертикальность угла, и плиты опять закрепляются гвоздями (саморезами).


Наименьшая длина гвоздя: толщина плиты + 50 мм.

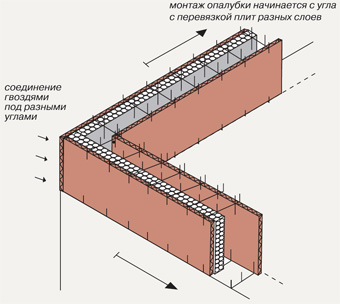

Дальнейший монтаж первого пояса опалубки осуществляется по периметру здания.

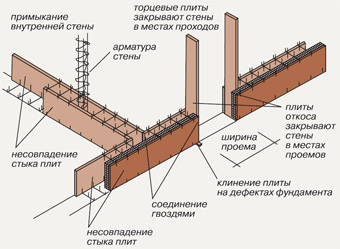

7. Одновременно с монтажом первого пояса плит наружных стен происходит монтаж плит под внутренние несущие стены. Необходимо начинать монтаж опалубки внутренней стены с одной целой и одной половиной плиты ВЕЛОКС (VELOX), чтобы обеспечить перевязку плит. В местах стыковки стен плиты крепятся гвоздями (саморезами).


8. После монтажа первого пояса плит по всему периметру здания устанавливается арматура в соответствии с проектом.
Из плит ВЕЛОКС (VELOX) одновременно формируются с помощью лент откосов оконные и дверные проемы, для этого ленты откосов вставляются вертикально между плитами опалубки. Для получения ленты откоса плита ВЕЛОКС режется вдоль длиной стороны на нужную ширину. После установки ленты откосов выравнивают по уровню или отвесу и соединяют с плитами опалубки гвоздями (всегда забиваются под углом) или саморезами.

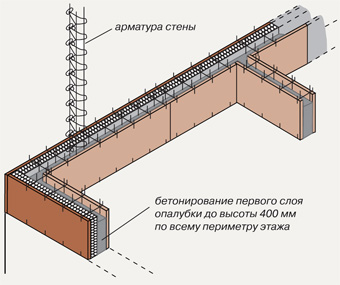

9. Первый пояс опалубки заполняется бетоном по всему периметру на высоту 400-450 мм (по нижнюю часть стяжки). Бетон уплотняется штыкованием. Обычно используется бетон М200.
Внимание: При использовании желоба для подачи бетона удобно удалить две соседние стяжки для установки желоба.
После бетонирования проверяется уровень стен по шнуру и вертикальность углов и откосов по уровню и отвесу.

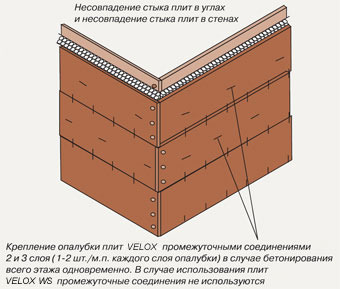

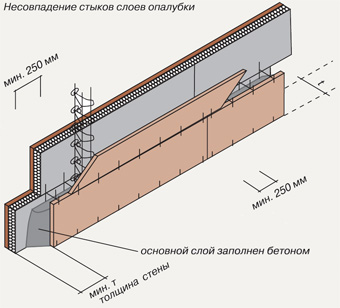

10. При укладке второго и последующих поясов вертикальные стыки плит опалубки должны быть смещены относительно друг друга на расстояние не менее 250 мм. Горизонтальные швы между поясами плит ВЕЛОКС (VELOX) должны быть ровными и не превышать толщину стяжки, а вертикальные — не иметь щелей.
При бетонировании на высоту этажа необходимо во 2-м и 3-м поясах опалубки использовать промежуточные стяжки, которые увеличивают прочность опалубки на момент бетонирования. В одном слое используется 1-2 шт. на 1 погонный метр. Также в этом случае необходимо использовать подпорки.


11. В углах опалубки необходимо обеспечить перевязку плит по высоте

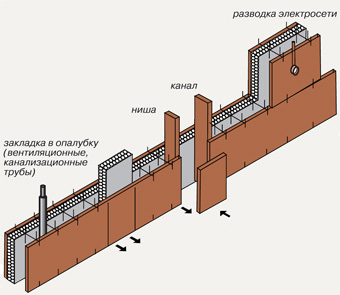

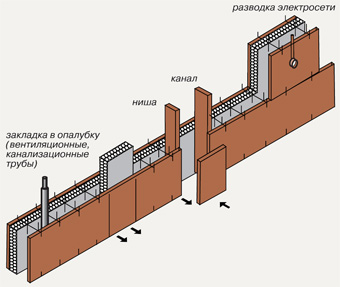

12. Во время монтажа опалубки можно заложить и зафиксировать гильзы и трубы инженерных систем дома.

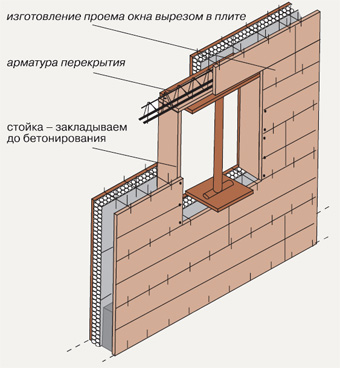

13. Плиты оконных или дверных перемычек после установки крепятся к лентам откосов гвоздями или саморезами.
Перед бетонированием в оконный проем необходимо поставить распорку.

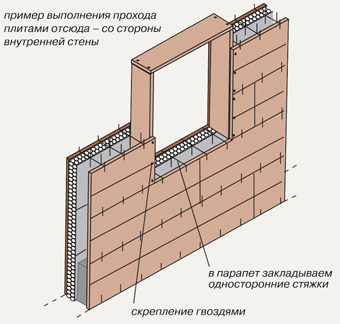

Внимание: В оконном проеме ленты откосов устанавливаются с трех сторон и крепятся гвоздями. Плиты опалубки ВЕЛОКС (VELOX) на уровне парапета окна соединяют односторонними стяжками, а проем остается открытым для бетонирования

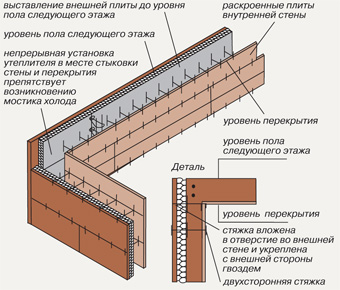

14. Монтаж опалубки перекрытия: Внешняя плита опалубки устанавливается до отметки уровня пола следующего этажа, а внутренняя плита — до отметки уровня потолка перекрываемого этажа, затем конструкция опалубки закрепляется стяжками перекрытия.
Для этого во внешней плите опалубки сверлятся отверстия на уровне внутренней плиты опалубки (3 штуки на 1 м). Стяжки перекрытия укладываются на внутреннюю плиту, другая сторона стяжки проходит в просверленное отверстие во внешней плите и шплинтуется снаружи гвоздями.

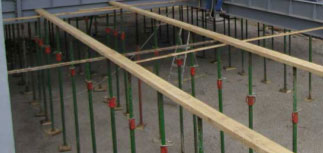

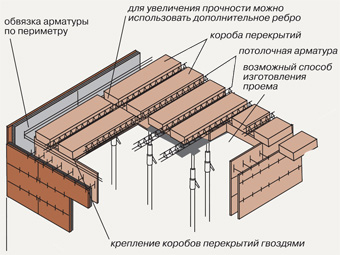

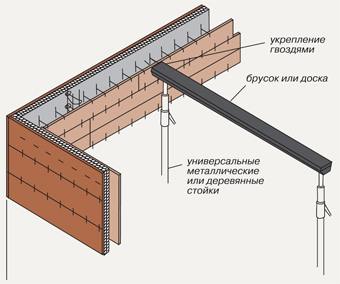

15. Временные стойки и деревянные балки из досок устанавливаются в соответствии с проектом перекрытия, затем доски крепятся к внутренней плите опалубки гвоздями (саморезами). Стойки и балки из досок монтируются по месту стыковки коробов. При использовании досок толщиной 50 мм стойки необходимо устанавливать с интервалом 80-100 см.


Короба перекрытия ВЕЛОКС (VELOX) укладываются вручную на балки и крепятся гвоздями по периметру с внутренними плитами опалубки стены.

16. При устройстве плоского монолитного перекрытия в качестве несъемной опалубки (палубы) используются плиты ВЕЛОКС (VELOX) WSL25, толщиной 25 мм.


17. Бетонировать перекрытие лучше вместе с последним поясом наружных и внутренних стен.
Внимание: Если для бетонирования опалубки стен используется автобетононасос, необходимо дозировать подачу бетона и применять S-образную насадку.

Бетонирование несъемной опалубки ВЕЛОКС (VELOX) на всю высоту этажа лучше осуществлять под руководством опытного прораба!
