СЕЙСМОСТОЙКОСТЬ КОНСТРУКЦИЙ ВЕЛОКС (VELOX)

Катастрофические землетрясения в прошлом веке (г. Фриаул, Австрия в 1978 г., Иран в 1990 г., Лос Анжелес в 1992 году, г. Кобе, Япония в 1995 г.) ускорили создание строительных норм для сейсмоопасных зон.

По инициативе отделения «Бетон в несъемной опалубке» в объединении «Керамика и камень в строительстве Австрии» в сотрудничестве с техническим университетом г. Граца были проведены исследования сейсмоустойчивости зданий из бетона в несъемной опалубке ВЕЛОКС (VELOX). Для испытаний конструкции стен ВЕЛОКС (VELOX) образец размером 2,5 х 2,5 метров помещалась на стенд, имитирующий напряжения сдвига при землетрясении. Фрагмент стены с верхним и нижним бетонными ростверками (h = 25 см) нагружался вертикальной постоянной нагрузкой 1000 кН и подвергался увеличивающимися знакопеременными сдвигающими нагрузками вплоть до разрушения.

Всего было испытано 15 образцов стен ВЕЛОКС (VELOX) с толщиной бетонного ядра от 12 до 20 см без армирования и с армированием (сетка диаметром 10 мм и ячейками 200 – 250 мм).

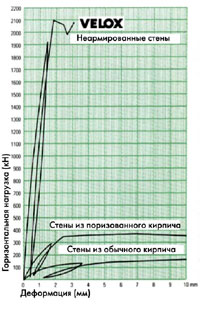

В результате испытаний выяснилось, что конструкции ВЕЛОКС (VELOX) имеют повышенную сейсмостойкость, высокие показатели упругости и поглощения энергии колебаний.

Учитывая динамическую и статическую прочности, а также полученную при испытаниях предельную прочность на разрушение конструкций были выведены значения предельного сдвигающего напряжения для конструкций из бетона в несъемной опалубке ВЕЛОКС(VELOX).

Допустимое среднее сдвигающее напряжение T для монолитных стен в несъемной опалубке (Kr = 0,9; Ks = 0,93)
Марка бетона (Н/мм2)	Допуст. T0 в соотв.с австр.нормой B4200/3 (Н/мм2)	T допуст.средн. (Н/мм2) Отношение ригель/колонна Fr/Fs = Fr/Fk = 1
		0,35	0,40	0,45	0,50	1
Неармированная стена
16 (В 160)	0,50					0,50
22,5 (В 225)	0,70					0,70
30 (В 300)	0,80 (8 кгс/см2)					0,80
Армированная стена
16 (В 160)						1,0
22,5 (В 225)						1,4
30 (В 300)						1,6

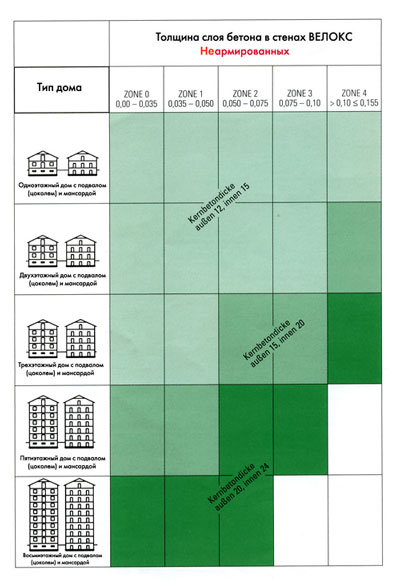

На основании полученных результатов для конструкций ВЕЛОКС (VELOX) была рассчитана таблица для армированных и неармированных стен, для домов различной этажности (от 2 до 9 этажей с цоколем и мансардой), для различных сейсмоактивных зон, характерных для Австрии. Эта таблица помогает быстро определиться с конструктивными решениями в любой из 5 зон.

Каждая сейсмоактивная зона Австрии определяется величиной T, равной отношению горизонтального ускорения при землетрясении к значению ускорения свободного падения g.

В таблице отмечены границы сейсмоактивных зон относительно различных шкал интенсивности землетрясений. Шкала MSK (Медведева-Шпонхойера-Карника) – шкала UNESKO и ЕС M – (магнитуда) шкала Рихтера. При этом М = 0,7Io – 0,1, где lo – интенсивность в эпицентре на глубине 10 км. Увеличение магнитуды на одно значение означает увеличение энергии землетрясения в 32 раза. Максимальное значение по шкале Рихтера М = 9 было достигнуто в 1755 году в Лиссабоне.
